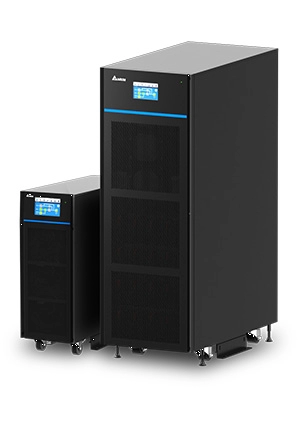

ИБП Delta Ultron HPH 2-го поколения мощностью 20 - 40 КВА
- ИБП серии Delta Ultrion HPH 20 - 30 - 40 КВА - это трехфазные ИБП с двойным преобразованием, предназначены для питания систем средней мощности. Они обеспечивают чистое синусоидальное питание для систем передачи и обработки данных, коммуникационных систем, компьютерных сетей, систем мониторинга, промышленного оборудования и прочего.
- В ИБП серии Delta Ultrion HPH 20 - 40 КВА используется технология полностью цифровой высокочастотной модуляции, которая позволяет увеличить КПД, надежность и увеличить срок службы устройства.
Широкие диапазоны входного напряжения
- при полной нагрузке: 176-276 / 305-478 V
- при нагрузке 70%-100%: 132-276 / 228-478V
позволяют уменьшить частоту переключения из нормального режима в режим питания от батарей для экономии заряда батарей и продления срока их службы.
- Проверки батарей в режиме двойного преобразования и регулярные испытания батарей позволяют продлить срок их службы.
- Автоматическое определение входной частоты позволяет ИБП работать как от сети 50 Гц так и 60 Гц.
- Возможно параллельное подключение до четырех ИБП для параллельного резервирования по схеме N+X или увеличения мощности системы.
- В памяти ИБП может быть сохранено до 10000 записей о нарушениях работы ИБП, что позволяет повысить эффективность диагностики неисправностей и улучшить качество технического обслуживания устройства.
- Включение без батарей: если ИБП не оснащен батареями его можно включиться и работать - стабилизируя питание.
- Имеется порт удаленного аварийного отключения питания (REPO), который выключает питание при возникновении аварийного состояния, используя дистанционный выключатель (опция).
- Встроенный порт RS232 позволяет осуществлять мониторинг и управление ИБП с помощью ПО UPSentry 2012.
- Компактная конструкция ИБП с колесиками облегчает размещение и обслуживание.
- Занимает минимум места , например, для ИБП 40 КВт достаточно всего 0.15 м²
- Широкий выбор конфигураций батарей (от 30 до 46 шт.) для оптимального бюджетного решения.
- Доступен опциональный комплект для повышения степени пыле-влаго защиты до IP42 для работы в неблагоприятных условиях.
- Легкий доступ с передней панели и упрощенная замена батарей для моделей со встроенными батареями.
Модельный ряд
-
HPH-20KB / HPH-30KB /
HPH-40KB
- ИБП со встроенными батареями 80 шт.
-
HPH-20KB-N / HPH-30KB-N /
HPH-40KB-N
- ИБП без батарей
Номинальная мощность
- HPH-20K/B/B-N: 20 КВА / 20 кВт
- HPH-30K/B/B-N: 30 КВА / 30 кВт
- HPH-40K/B/B-N: 40 КВА / 40 кВт
Вход
- Номинальное напряжение: 220/380, 230/400, 240/415 V (3 фазы, 4 провода + земля)
- Диапазон напряжений: 305~478 V полная нагрузка
- Коэффициент нелинейных искажений тока: HPH-20K/B/B-N: Не более 2.5%
HPH-30K/B/B-N: Не более 2%
HPH-40K/B/B-N: Не более 2%
- Коэффициент мощности: Свыше 0.99
- Диапазон частот: 40-70 Гц
Выход
- Напряжение: 220/380, 230/400, 240/415 V 3 фазы, 4 провода + земля
- Коэффициент нелинейных искажений напряжения: Не более 1.5% при линейной нагрузке,не более 4% при нелинейной нагрузке
- Стабилизация напряжения: ± 1% (статическое)
- Частота: 50/60 Гц
- Перегрузочная способность: До 105% - не ограниченно
105 - 110% - 60 мин
110 - 125% - 10 мин
125 - 150% - 1 минута
свыше 150% - 1 секунда
- Дисплей: 5-дюймовый сенсорный экран
Интерфейсы связи
- Стандартный: контакт датчика внешней батареи x 1
выходные сухие контакты x 4
входные сухие контакты x 2
параллельный порт x 2
USB-порт x 1
порт RS232 x 1
порт удаленного аварийного отключения питания x 1
слот для мини-карт x 2
Соответствие стандартам
- Безопасность: CE, RCM (IEC62040-1, класс C2 по IEC62040-2)
КПД
- On-line режим: Свыше 96% (пиковый КПД)
- ЕСО режим: 99%
Батарея
- Номинальное напряжение: ±240 V (по умолчанию, настраивается от ±180 до ±276 V)
Напряжение заряда: ±272 V регулируется от 204 до 312 V
Максимальный ток встроенного зарядного устройства: 15 A
- Время удержания с внутренними батареями при нагрузке 70%: HPH-20K/B/B-N: 20 минут
HPH-30K/B/B-N: 14 минут
HPH-40K/B/B-N: 9.5 минут
Окружающая среда
- Рабочая температура: 0-40
- Относительная влажность: 0-95% (без конденсации)
- Уровень шума (на расстоянии 1 м): HPH-20K/B/B-N: Менее 50 дБ
HPH-30K/B/B-N: Менее 56 дБ
HPH-40K/B/B-N: Менее 56 дБ
- Класс пыле-влагозащиты: IP20 (стандартное исполнение)
IP42 (по доп. заказу для длительного резервирования)
Прочее
- Параллельное подключение: До 4 шт.
- Старт с батарей: Есть
Размеры и вес
- Габариты (Ш x Г x В): 240 x 630 x 650 мм
- Масса (B: с батареями): HPH-20KB: 334 кг
HPH-30KB/40KB: 340 кг
- Масса (B-N: без батарей): HPH-20KB-N: 94 кг
HPH-30KB-N/40KB-N: 100 кг
Дополнительные принадлежности
- Дополнительные принадлежности: Кабель для температурной компенсации батареи Противопылевой фильтр
Комплект для повышения степени защиты до IP42 для длительного резервирования
Комплект для установки кнопки аварийного отключения питания
Плата SNMP IPv6
Плата Modbus
Плата релейного ввода/вывода
Любые технические характеристики могут быть изменены без предварительного уведомления.
Время работы от батарей для ИБП c внутренними батареями, мин.
| Нагрузка /Батареи |
10 КВА |
15 КВА |
20 КВА |
25 КВА |
30 КВА |
35 КВА |
40 КВА |
| ИБП 20КВА с внутр. Батареей (9Ач) |
37 |
22 |
15 |
- |
- |
- |
- |
| ИБП 30КВА с внутр. Батареей (9Ач) |
37 |
22 |
15 |
13 |
9 |
- |
- |
| ИБП 40КВА с внутр. Батареей (9Ач) |
37 |
22 |
15 |
13 |
9 |
7 |
5 |
| ИБП 40КВА с внутр. Батареей (10Ач) |
42 |
26 |
19 |
14 |
10 |
9 |
7 |
| ИБП 40КВА с внутр. Батареей (12Ач) |
60 |
30 |
20 |
15 |
12 |
10 |
8 |
