ИБП Delta Amplon RT Gen3 1 - 3 КВА
- ИБП серии Delta Amplon RT Gen3 мощностью 1 - 3 КВА - это On-Line однофазный ИБП мощностью 1КВА, 2КВА, 3КВА со встроенными аккумуляторами высотой 2U.
Это оптимальное решение для обеспечения чистого питания для серверов, персональных компьютеров, сетевого оборудования.
ИБП имеет универсальную конструкцию позволяющую устанавливать его как горизонтально в RACK, так и вертикально на стол, дисплей при этом можно повернуть.
Диапазон рабочих температур 0-50 С.
Функции и особенности
- Дружелюбный интерфейс с ЖК-дисплеем и светодиодными индикаторами
- Выходной коэффициент мощности до 0.99 (при полной нагрузке)
- Подключение к ПО для интеллектуального контроля через RS-232 или USB-порт
- Режим двойного преобразования
- Высокий КПД: до 95% в ECO режиме двойного преобразования и до 90% в обычном
- Нулевое время перехода на батареи ( режим двойного преобразования)
- Синусоидальный выходной сигнал
- Защита от перенапряжения/ перегрузки
- Сетевое управление
- Горизонтальная/вертикальная установка
Модельный ряд
Принцип работы
-
Принцип работы:
Онлайн ИБП с двойным преобразованием
Мощность
-
RT-1K:
1 кВА / 0.9 КВТ
-
RT-2K:
2 кВА / 1.8 КВТ
-
RT-3K:
3 кВА / 2.7 КВТ
Вход
-
Номинальное напряжение:
208*/ 220/ 230/ 240 V
-
Диапазон напряжения:
180-280 перем. тока (полная нагрузка), 120-300 V (нагрузка 50%)
-
Частота:
40-70 Гц
-
Коэффициент мощности:
≥ 0.99 (полная нагрузка)
-
Подключение:
RT-1/2K:IEC C14
RT-3K:IEC C20
Выход
-
Номинальное напряжение:
208*/ 220/ 230/ 240 V
-
Пределы регулирования напряжения:
±1%
-
Частота:
50/60 Гц ± 0.5%
-
Общий коэффициент гармонических искажений:
(THDv) < 3% (линейная нагрузка)
-
Коэффициент мощности:
0.9
-
Подключение:
RT-1K:IEC C13 x4
RT-2/3K:IEC C13 x4, IEC C19 x1
-
Перегрузочная способность:
< 105-110%: 10 минут, 110-130%: 30 cекунд, 130-150%: 3 cекунды
-
Коэффициент амплитуды тока:
3:1
КПД
-
Рабочий режим:
RT-1/2K: 88%
RT-3K: 90%
-
Экономичный режим:
RT-1K: 93%
RT-2K: 94%
RT-3K: 95%
Аккумуляторная Батарея - Модель со стандартным временем автономии
-
Тип аккумуляторной батареи:
VRLA, встроенная аккумуляторная батарея
-
Номинальное напряжение:
RT-1K: 24 V
RT-2K: 48 V
RT-3K: 72 V
-
Количество:
RT-1K: 2 шт.
RT-2K: 4 шт.
RT-3K: 6 шт.
-
Время зарядки:
4 часа до 90%
-
Ток зарядки:
1 A
Аккумуляторная Батарея - Модель Extended Runtime
-
Тип аккумуляторной батареи:
VRLA, внешний аккумуляторный модуль (опционально)
-
Номинальное напряжение:
RT-1K: 36 V
RT-2/3K: 72 V
-
Количество:
RT-1K: 3 шт.
RT-2/3K: 6 шт.
-
Параллельное включение:
До 4 EBC
-
Ток зарядки:
1/ 2/ 4/ 6 A (настраиваемый)
Интерфейс Связи
-
Дисплей:
ЖК-дисплей со светодиодными индикаторами
-
Порт:
USB, RS-232, слот для мини-карты (опциональные слоты для мини-карты SNMP, мини-карты Modbus и мини-карты релейного ввода-вывода)
Размеры нетто
-
Размеры (Ш х Г х В):
RT-1K: 438 x 310 x 86 мм
RT-2K: 438 x 410 x 86 мм
RT-3K Модель Стандартное время работы: 438 x 630 x 86 мм
Модель Extended Runtime: 438 x 460 x 86 мм
Размеры брутто
-
Размеры упаковки (Ш x Г x В):
RT-1K: 600 x 500 x 240 мм
RT-2K: 565 x 700 x 240 мм
RT-3K Модель Стандартное время работы: 600 x 760 x 240 мм
Модель Extended Runtime: 545 x 760 x 240 мм
Вес нетто
-
Масса нетто:
RT-1K Модель Стандартное время работы: 10.6 кг
Модель Extended Runtime: 5.7 кг
RT-2KМодель Стандартное время работы: 17.9 кг
Модель Extended Runtime: 8.4 кг
RT-3KМодель Стандартное время работы: 26.6 кг
Модель Extended Runtime: 8.9 кг
Вес брутто
-
Масса упаковки:
RT-1K Модель Стандартное время работы: 13.9 кг
Модель Extended Runtime: 9.4 кг
RT-2K Модель Стандартное время работы: 22 кг
Модель Extended Runtime: 12.8 кг
RT-3KМодель Стандартное время работы: 31.5 кг
Модель Extended Runtime: 13.3 кг
Окружающая Среда
-
Рабочая температура:
0–50°C, 40–50°C, снижение мощности до 70% нагрузки
-
Влажность:
10-90% (без конденсации)
-
Уровень шума:
≤ 50 дБА
-
Высота:
0–3000 м (снижение мощности 1%/100м на высоте 2000–3000 м)
-
Температура хранения:
От -20 до +50°C
-
Защита от проникновения:
IP20
Соответствие Стандартам
-
Безопасность:
CE, UKCA
-
EMC:
IEC 62040-2
-
Устойчивое развитие:
RoHS, REACH

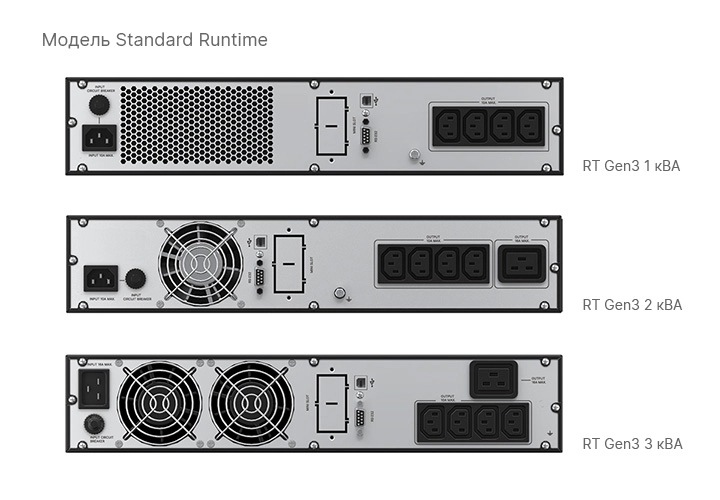

ИБП Delta Amplon RT Gen3 1 - 3 кВА со стандартным временем работы. Вид сзади

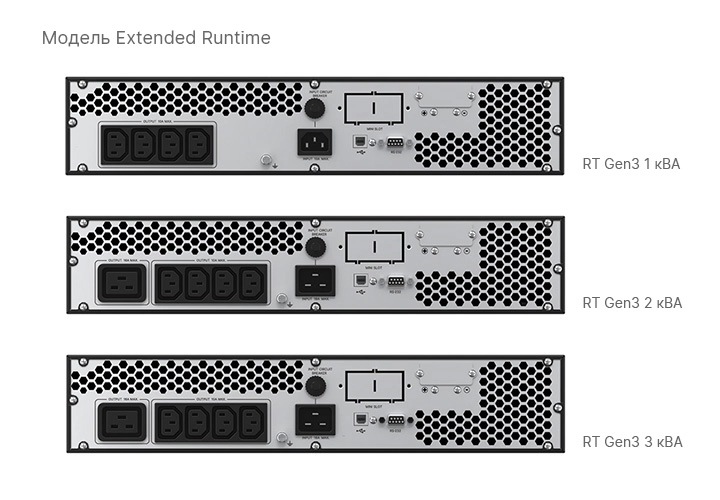

ИБП Delta Amplon RT Gen3 1 - 3 кВА с расширенным временем работы. Вид сзади
Таблица времени автономной работы
Модель Standard Runtime |
|
|
|
|
|
|
|
|
|
|
1 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
90 Вт |
180 Вт |
270 Вт |
360 Вт |
450 Вт |
540 Вт |
630 Вт |
720 Вт |
810 Вт |
900 Вт |
Время автономной работы |
57.5 |
26.9 |
16.8 |
11.9 |
9.1 |
7.3 |
6.1 |
4.3 |
3.6 |
3.1 |
2 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
90 Вт |
180 Вт |
270 Вт |
360 Вт |
450 Вт |
540 Вт |
630 Вт |
720 Вт |
810 Вт |
900 Вт |
Потребитель |
180 Вт |
360 Вт |
540 Вт |
720 Вт |
900 Вт |
1080 Вт |
1260 Вт |
1440 Вт |
1620 Вт |
1800 Вт |
Время автономной работы |
61.1 |
28.3 |
17.7 |
12.5 |
9.5 |
7.7 |
6.5 |
4.5 |
3.8 |
3.3 |
3 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
270 Вт |
540 Вт |
810 Вт |
1080 Вт |
1350 Вт |
1620 Вт |
1890 Вт |
2160 Вт |
2430 Вт |
2700 Вт |
Время автономной работы |
67.1 |
29.4 |
18.1 |
12.5 |
10.3 |
8.2 |
6.9 |
4.9 |
4.2 |
3.6 |
Ед. измерения: мин
* Данные в таблице времени автономной работы основанные на работе при температуре 25°C с полностью заряженными аккумуляторами.
Модель Extended Runtime |
|
|
|
|
|
|
|
|
|
|
1 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
90 Вт |
180 Вт |
270 Вт |
360 Вт |
450 Вт |
540 Вт |
630 Вт |
720 Вт |
810 Вт |
900 Вт |
UPS+2EBC |
201.9 |
96.7 |
59.2 |
40.6 |
29.9 |
23.3 |
18.8 |
15.8 |
13.7 |
12.2 |
UPS+3EBC |
318.3 |
158.5 |
100.2 |
70.5 |
52.9 |
41.4 |
33.5 |
27.8 |
23.6 |
20.4 |
UPS+4EBC |
435.3 |
221.2 |
142.5 |
102.0 |
77.6 |
61.5 |
50.2 |
41.8 |
35.5 |
30.7 |
2 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
180 Вт |
360 Вт |
540 Вт |
720 Вт |
900 Вт |
1080 Вт |
1260 Вт |
1440 Вт |
1620 Вт |
1800 Вт |
UPS+1EBC |
90.8 |
39.8 |
23.3 |
16.0 |
12.4 |
10.4 |
9.1 |
8.0 |
6.9 |
5.7 |
UPS+2EBC |
209.3 |
100.6 |
61.7 |
42.3 |
31.2 |
24.3 |
19.7 |
16.5 |
14.3 |
12.7 |
UPS+3EBC |
329.7 |
164.6 |
104.3 |
73.5 |
55.2 |
43.2 |
35.0 |
29.0 |
24.6 |
21.3 |
UPS+4EBC |
450.7 |
229.6 |
148.1 |
106.2 |
80.9 |
64.1 |
52.3 |
43.7 |
37.1 |
32.0 |
3 кВА |
|
|
|
|
|
|
|
|
|
|
Потребитель |
270 Вт |
540 Вт |
810 Вт |
1080 Вт |
1350 Вт |
1620 Вт |
1890 Вт |
2160 Вт |
2430 Вт |
2700 Вт |
UPS+1EBC |
58.8 |
24.9 |
15.1 |
11.2 |
9.2 |
7.6 |
5.8 |
3.3 |
2.5 |
2.0 |
UPS+2EBC |
142.8 |
65.9 |
39.2 |
26.6 |
19.7 |
15.6 |
13.1 |
11.5 |
10.3 |
9.4 |
UPS+3EBC |
229.5 |
111.3 |
68.6 |
47.3 |
34.9 |
27.1 |
22.0 |
18.4 |
15.8 |
14.0 |
UPS+4EBC |
317.1 |
158.0 |
99.7 |
70.0 |
52.4 |
40.9 |
33.1 |
27.5 |
23.3 |
20.2 |
Ед. измерения: мин
* Можно параллельно подключить до 4 внешних аккумуляторных модулей (EBC ).
** Данные в таблице времени автономной работы основанные на работе при температуре 25°C с полностью заряженными аккумуляторами.
Таблица времени автономной работы от внутренних батарей
1 кВА
Потребитель |
90 Вт |
180 Вт |
270 Вт |
360 Вт |
450 Вт |
540 Вт |
630 Вт |
720 Вт |
810 Вт |
900 Вт |
Время автономной работы |
57.5 |
26.9 |
16.8 |
11.9 |
9.1 |
7.3 |
6.1 |
3.5 |
3.5 |
3.1 |
2 кВА
Потребитель |
180 Вт |
360 Вт |
540 Вт |
720 Вт |
900 Вт |
1080 Вт |
1260 Вт |
1440 Вт |
1620 Вт |
1800 Вт |
Время автономной работы |
61.1 |
28.3 |
17.7 |
12.5 |
9.5 |
7.7 |
6.5 |
3.5 |
3.5 |
3.3 |
3 кВА
Потребитель |
270 Вт |
540 Вт |
810 Вт |
1080 Вт |
1350 Вт |
1620 Вт |
1890 Вт |
2160 Вт |
2430 Вт |
2700 Вт |
Время автономной работы |
67.1 |
29.4 |
18.1 |
12.5 |
10.3 |
8.2 |
6.9 |
3.5 |
3.5 |
3.5 |
Таблица времени автономной работы с внешними батареями
1 кВА
Потребитель |
90 Вт |
180 Вт |
270 Вт |
360 Вт |
450 Вт |
540 Вт |
630 Вт |
720 Вт |
810 Вт |
900 Вт |
UPS+1EBC |
87.4 |
38.2 |
22.3 |
15.4 |
12.0 |
10.0 |
8.8 |
7.7 |
6.6 |
5.3 |
UPS+2EBC |
201.9 |
96.7 |
59.2 |
40.6 |
29.9 |
23.2 |
18.8 |
15.8 |
13.7 |
12.2 |
UPS+3EBC |
318.3 |
158.5 |
100.2 |
70.5 |
52.9 |
41.4 |
33.5 |
27.8 |
23.6 |
20.4 |
UPS+4EBC |
435.3 |
221.2 |
142.5 |
102.0 |
77.6 |
61.5 |
50.2 |
41.8 |
35.5 |
30.7 |
2 кВА
Потребитель |
180 Вт |
360 Вт |
540 Вт |
720 Вт |
900 Вт |
1080 Вт |
1260 Вт |
1440 Вт |
1620 Вт |
1800 Вт |
UPS+1EBC |
90.8 |
39.8 |
23.3 |
16.0 |
12.4 |
10.4 |
9.1 |
8.0 |
6.9 |
5.7 |
UPS+2EBC |
209.3 |
100.6 |
61.7 |
42.3 |
31.2 |
24.3 |
19.7 |
16.5 |
14.3 |
12.7 |
UPS+3EBC |
329.7 |
164.6 |
104.3 |
73.5 |
55.2 |
43.2 |
35.0 |
29.0 |
24.6 |
21.3 |
UPS+4EBC |
450.7 |
229.6 |
148.1 |
106.2 |
80.9 |
64.1 |
52.3 |
43.7 |
37.1 |
32.0 |
3 кВА
Потребитель |
270 Вт |
540 Вт |
810 Вт |
1080 Вт |
1350 Вт |
1620 Вт |
1890 Вт |
2160 Вт |
2430 Вт |
2700 Вт |
UPS+1EBC |
58.8 |
24.9 |
15.1 |
11.2 |
9.2 |
7.6 |
5.8 |
3.3 |
2.5 |
2.0 |
UPS+2EBC |
142.8 |
65.9 |
39.2 |
26.6 |
19.7 |
15.6 |
13.1 |
11.5 |
10.3 |
9.4 |
UPS+3EBC |
229.5 |
111.3 |
68.6 |
47.3 |
34.9 |
27.1 |
22.0 |
18.4 |
15.8 |
14.0 |
UPS+4EBC |
317.1 |
158.0 |
99.7 |
70.0 |
52.4 |
40.9 |
33.1 |
27.5 |
23.3 |
20.2 |
