Снятые с производства HP StorageWorks

Дисковые массивы MSA



HP StorageWorks Modular Smart Array(MSA) 2000 - это новое поколение массивов хранения начального уровня. Самые современные технологии и функциональность по доступным ценам. Возможно подключение Fibre Channel, iSCSI и SAS. Количество дисков в новых устройствах серии MSA2000G2 в два раза больше, чем в первом поколении. Производительность возросла так же в два раза.

Массивы MSA SAN



  • Масштабируемось в соответствии с вашими потребностями. Подключение: FC, SAS, iSCSI или хост-соединения.
  • Мощный и удобный набор инструментов управления через веб-интерфейс или CLI.
  • Защита данных, реализуемая использованием избыточности.

HP StorageWorks 2000fc G2 Modular Smart Array

Дисков: 99/60

Тип HDD: 2.5/3.5'

Интерфейс: Fibre Channel

Форм-фактор: 2U

HP StorageWorks 2000i G2 Modular Smart Array

Дисков: 99/60

Тип HDD: 2.5/3.5'

Интерфейс: iSCSI Gigabit Ethernet

Форм-фактор: 2U

HP StorageWorks 2000i Modular Smart Array

HP StorageWorks 2000sa G2 Modular Smart Array

Дисков: 99/60

Тип HDD: 2.5/3.5'

Интерфейс: SAS

Форм-фактор: 2U

HP StorageWorks 2000sa Modular Smart Array



Примеры использования MSA 1000

Первый пример использования использования MSA 1000

В центре обработки данных имеется несколько серверов.

Для консолидации данных, повышения надежности хранения и управляемости используем HP Storage Works MSA 1000. В каждый сервер устанавливаем по 2 FC HostBus Adapter-а , в дисковую стойку - два HP SAN Switch 2\8 и соединяем каждый сервер с двумя HP SAN Switch 2\8. Это повышает отказоустойчивость системы.

В случае выхода из сторя одного SAN Switch-а, или кабеля соединения, или Host Bus Adapter-а не произойдет отказа системы в целом поскольку будет оставаться работоспособным другой путь соединения сервера с дисковой стойкой HP Storage Works MSA 1000.

Для увеличения объема к HP Storage Works MSA 1000 можно подключить по SCSI интерфейсу дополнительно две стойки HP Storage Works MSA 30 с 14 дисками в каждой.



Первый пример использования использования MSA 1000



Второй пример использования MSA 1000

Если требуется повышенная надежность дополнительно подключаемых объемов, то следует использовать следующую схему, когда используется 2-х канальная HP Storage Works MSA 30.



Второй пример использования MSA 1000



Технология NAS

Технология NAS - Nework Attached Storage ( сетевые устройства хранения данных) - принципиально новый класс устройств, впервые предложенный Hewlett Packard. NAS - это подключаемое непосредственно к компьютерной сети устройство хранения данных. По существу HP NAS специализированный высокопроизводительный файл-сервер, на отлично зарекомендовавшей себя надежной платформе ProLiant, c предустановленной оперционной системой Windows Storage Server 2003, оптимизированной для файловых операций. К нему можно подключать практически любые типы клиентских устройств без предварительной настройки. NAS – это уже готовое устройство для хранения данных, как с точки зрения аппаратной части, так и с точки зрения предустановленного ПО.

Их отличительными особенностями являются

  • Быстрая и простая инсталляция
  • Независимость от серверов и типа сетевой ОС.
  • Установка в любом месте сети.
  • Отсутствие необходимости приобретения лицензии на сетевую операционную систему.
  • Простая в эксплуатации и отказоустойчивая утилита управления через сеть.

Установка данных устройств заключается в задании IP-адреса устройства и подключения кабеля питания и информационного сетевого кабеля. Данный тип устройств является полностью автономным и не требует обслуживания.

В настоящий момент Hewlett Packard предлагает следующие устройства NAS.

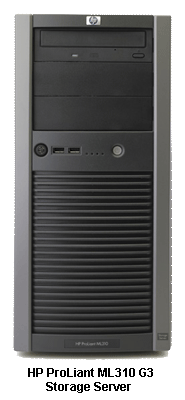

HP Proliant ML 310 Storage Server

HP Proliant DL 320 Storage Server

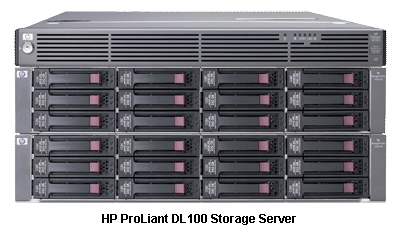

HP Proliant DL 100 Storage Server

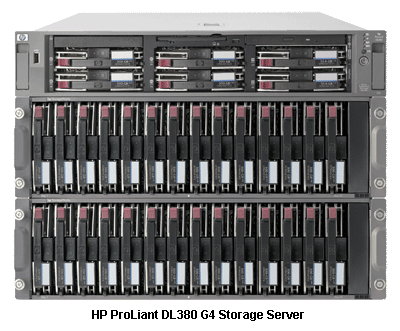

HP Proliant DL 380 G4 Storage Server



Технология DAS

Технология DAS - Direct Attached Storage (непосредственно подключаемая система хранения данных). Данное решение применимо для оперативного расширения дискового пространства одного сервера. Характеризуется простотой реализации, низкой стоимостью. Недостатками этого решения являются ограниченность объема и невысокая пропускная способность. DAS реализуется установкой в сервер контроллера и подключением внешней дисковой стойки, как показано ниже.

DAS имеет некоторые минусы:

  • Низкая надежность – при отказе сервера или участка сети данные становятся недоступны
  • Высокая загрузка управляющего сервера и участка сети.
  • Снижена гибкость распределения данных
  • Перераспределение емкости СХД (при наличии в сети нескольких DAS СХД) трудновыполнимо
DAS имеет смысл при хранении небольшого объема данных и оптимальна для небольшой компании. Основным преимуществом является невысокая стоимость данной системы.

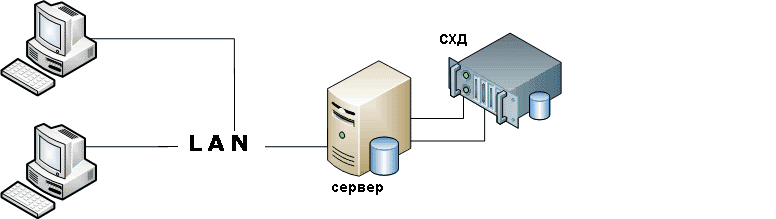

DAS

Установка данных устройств заключается в задании IP-адреса устройства и подключения кабеля питания и информационного сетевого кабеля. Данный тип устройств является полностью автономным и не требует обслуживания.


Технология SAN

Технология SAN – Storage Attaced Network . Особенностью данного решения является организация высокопроизводительной сети FC (Fiber Channel) непосредственно для Storage трафика. Разделив потоки локальной сети и сети хранения данных, мы получаем преимущества:

SAN – Storage Attaced Network . Особенностью данного решения является организация высокопроизводительной сети FC (Fiber Channel) непосредственно для Storage трафика. Разделив потоки локальной сети и сети хранения данных, мы получаем преимущества:

  • централизованное управление
  • практически неограниченное масштабирование
  • высокую пропускную способность
  • адаптивность системы под текущие нужды
  • возможность разнесения системы на расстояния до 100км
  • высокая отказоустойчивость
  • простота реализации резервных и зеркальных хранилищ

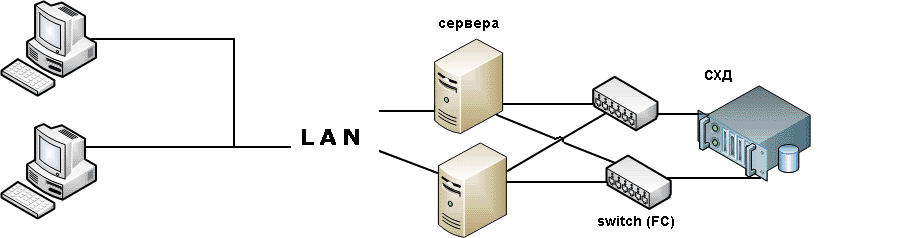

    SAN


    Сеть систем хранения данных (SAN)


    Сеть систем хранения данных SAN (Storage Area Network) - это выделенная высокоскоростная сеть объединяющая между собой одну или несколько систем хранения с одним или несколькими серверами. Система SAN не зависит от среды передачи, но для обеспечения высокой скорости обмена и большего удаления, SAN строят с использованием оборудования Fibre Channel.

    Основные возможности систем хранения данных (SAN):

    • Система SAN позволяет увеличить скорость доступа к данным
    • Благодаря топологии SAN достигается централизация хранения данных
    • SAN позволяет упростить и удешевить сервера ( на серверах рекомендуется иметь только пространство необходимое для размещения файлов ОС и файлов подкачки ( не обязательно )
    • Значительно снижается нагрузка на LAN
    • Катастрофоустойчивость

    Отличие систем хранения данных SAN и сетевые устройств хранения данных NAS:

    • NAS использует IP-протокол для передачи файлов клиентам, а SAN использует протокол SCSI для обработки блоков данных от серверов
    • NAS-система напоминает сетевой сервер, с которого клиенты могут получать файлы, а SAN видима как дополнительный storage для каждого из серверов
    • NAS отправляет файлы в ответ на запрос, a SAN дает прямой доступ к дискам
    • Малые plug-and-play NAS-устройства имеют собственные операционные системы, обеспечивающие обслуживание файлов

    Представляем Вам системы SAN начального уровня Hewlett Packard

    HP StorageWorks MSA SAN Switch 2/8

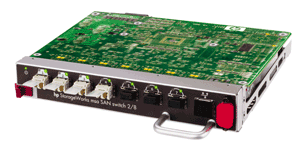

    MSA SAN Switch 2/8

    HP StorageWorks MSA SAN Switch 2/8 для HP StorageWorks Modular Smart Array 1000 (MSA1000) устанавливается в шасси MSA1000

    HP StorageWorks MSA SAN Switch 2/8 дляHP StorageWorks Modular Smart Array 1000 (MSA1000) устанавливается в шасси MSA1000, не требуя никакого дополнительного места стойки. Он имеет 7 внешних и один внутренний (всего 8) портов производительностью 2 Гб/с.



    Для повышения надежности системы возможна установка второго MSA SAN Switch 2/8 и подключение каждого сервера к обоим коммутаторам. В случае выходи из строя одного из коммутаторов или адаптера FC в сервере работа не будет нарушена, поскольку есть второй, путь. Пример системы повышенной надежности на базе HP Storage Works MSA 1000 .



    HP StorageWorks MSA SAN Switch 4/8

    HP StorageWorks MSA SAN Switch 4/8

    HP StorageWorks MSA SAN Switch 4/8 - компактный ( 1U ) коммутатор поставляющийся в двух вариантах: Base ( сокращенный вариант) - позволяющий организовать SAN в пределах одного коммутатора, объединияющего устройства хранения и серверы и "полнофункциональная" версия ( не Base) которая объединяет не только серверы и устройства хранения, но и так же каскадируется с другими коммутаторами SAN.

    HP StorageWorks MSA SAN Switch 4/8 построен с использованием принципов неблокируемой архитектуры и имеет 8 портов с производительностью определяющейся автоматически 1, 2 или 4 ( полный дуплекс) Гб/с. Устройство MSA SAN Switch 4/8 легко интегрируется с HP Open View Storage Area Manager через SAN Switch API или SAN Switch element managers или HP StorageWorks Fabric Manager.

    HP StorageWorks MSA SAN Switch 4/16 и HP StorageWorks MSA SAN Switch 4/16 Power Pack

    HP StorageWorks MSA SAN Switch 4/16

    Неблокируемые коммутаторы HP StorageWorks MSA SAN Switch 4/16 и версия укомплектованная дополнительными лицензиями на ПО - Power Pack, обеспечивают высокую производительность и гибкость сетям хранения SAN, которая достигается благодаря 16-ти высокоскоростным портам с 1, 2 или 4 Гб/с ( полный дуплекс).

    Оба устройства StorageWorks MSA SAN Switch 4/16 поставляются в комплекте с программным обеспечением обеспечивающим возможность управления через интернет.

    HP StorageWorks MSA SAN Switch 4/32

    HP StorageWorks MSA SAN Switch 4/32

    Коммутаторы HP StorageWorks MSA SAN Switch 4/32 - самое оптимальное по цене- количеству портов устройство, поставляемое в трех вариантах в зависимости от количества портов в базовой конфигурации. Совместимость с уже существующим оборудованием, работающим на различных скоростях достигается благодаря встроенной в порты технологии auto-sensing на 1, 2 или 4 Гб/с. Сетевая производительность этих коммутаторов может быть увеличена благодаря технологии Inter-Switch Link (ISL) Trunking, которая позволяет довести скорость передачи данных до 32 Гб/с.

    Все HP StorageWorks MSA SAN Switch 4/32 поставляются с дополнительными источниками питания и дополнительными охлаждающими системами.

    В устройства семейства StorageWorks MSA SAN Switch 4/32 встроен веб-сервер, позволяющий обеспечивать управление через интернет.

    HP StorageWorks MSA SAN Switch 4/32 - идеальное решение для развертывание системы SAN в средних и крупных организациях.

  •
