Системы охлаждения APC

Решения APC для охлаждения помещений с высокой энергетическй плотностью

Авторизованный партнер компании APC

Развертывание приложений с высокой энергетической плотностью (свыше 3 кВт на одну стойку) ужесточает требования центра обработки данных и требует новых подходов к реализации инженерной инфраструктуры. Ознакомьтесь с решениями по охлаждению предлагаемыми APC.

Устройства распределения воздуха / вентиляторы

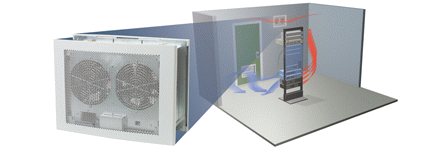

APC Wiring Closet Ventilation Unit



Устройство вентиляции коммутационного узла Wiring Closet Ventilation Unit представляет собой быстро устанавливаемую, монтируемую на стену или на потолок систему отвода тепла, предназначенную специально для помещений коммутационных узлов.


Wiring Closet Ventilation Unit

Отвод нагретого воздуха в окружающее пространство создает условия для притока к оборудованию кондиционированного воздуха (через приточную вентиляционную решетку).

Это недорогое устройство способно служить отличной альтернативой более дорогостоящим системам кондиционирования, обеспечивая надежный отвод нагретого воздуха и снижение температуры в помещении коммутационного узла на величину до 22°C.

При подключении к ИБП оно может использоваться также в качестве резервной системы отвода тепла для дополнительного повышения уровня готовности при отключении энергоснабжения и прекращении работы систем кондиционирования воздуха.

Применение двух вентиляторов служит мерой повышения уровня готовности, а светодиодные индикаторы состояния и сигнальные реле придают устройству дополнительную управляемость.

Возможность выбора скорости вращения вентиляторов позволяет управлять производительностью.

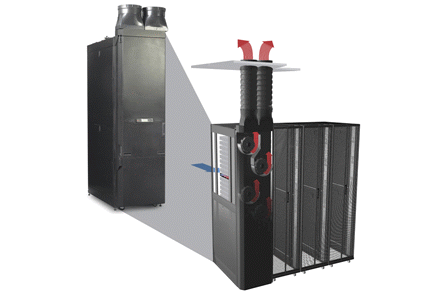

APC Rack Air Removal Unit SX



Эффективный отвод тепла от оборудования с высокой удельной мощностью в стоечных шкафах NetShelter SX и VX.


APC Rack Air Removal Unit SX

Блок вытяжки нагретого воздуха Rack Air Removal Unit SX собирает нагретый воздух и направляет его в обратный воздуховод, что способствует ликвидации зон локального перегрева.

Производительность вентиляторов поддерживается на оптимальном уровне системой автоматического управления скоростью вращения в зависимости от температуры. На встроенный ЖК-дисплей выводятся текущие значения температуры в стойках и тревожные уведомления.

Дистанционный мониторинг и управление Rack Air Removal Unit SX осуществляется с помощью встроенной платы сетевого управления. Устройство монтируется сзади шкафа NetShelter SX или VX, не занимая ни одной U-позиции.

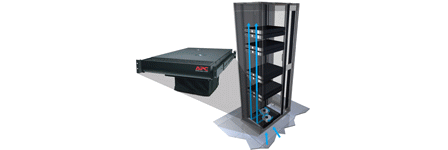

APC Rack Air Distribution Unit



Распределение воздуха в шкафах с высокой плотностью мощности установленной аппаратуры и областями пониженного давления.


APC Rack Air Distribution Unit

Блок распределения воздуха "Rack Air Distribution Unit" – представляет собой блок вентиляторов высотой 2U (88,9 мм), который устанавливается в стойку и обеспечивает обдув оборудования охлажденным воздухом от существующей системы прецизионного кондиционирования. Охлажденный воздух от системы кондиционирования втягивается из-под фальшпола непосредственно внутрь стойки и поступает к оборудованию сразу, не смешиваясь с более теплым окружающим воздухом.

Независимо от наличия фальшпола применение Rack Air Distribution Unit помогает выровнять температуру между верхней и нижней частями шкафа. Кроме того, это позволяет избежать повторного попадания внутрь уже нагретого воздуха.

Блок распределения воздуха Rack Air Distribution Unit рекомендуется использовать для улучшения охлаждения шкафов с суммарной мощностью установленного оборудования свыше 1,5 кВт; его возможностей достаточно для обеспечения обдува нагрузок мощностью до 3,0 кВт.

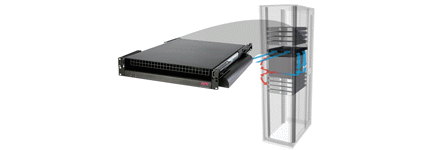

APC Rack Side Air Distribution Unit



Распределение охлаждающего воздуха в стоечных средах с горизонтальной организацией воздушных потоков от одной боковой стенки к другой.


APC Rack Side Air Distribution Unit

Блок распределения воздуха для бокового обдува обеспечивает лучшую защиту от перегрева и организацию, делая возможной установку стоек в шеренгу вплотную друг к другу без нарушения необходимых воздушных потоков.

Это устройство предназначается для охлаждения сетевого оборудования и серверов, рассчитанных на направление потоков охлаждающего воздуха от одной боковой стенки к другой, и занимает в стойке 2 U-позиции. Оно втягивает холодный воздух через переднюю стенку стойки и распределяет его по боковым воздухозаборникам. В результате достигается продление срока службы оборудования – благодаря более низкой температуре на входе воздухозаборников.

В случае применения данного продукта для охлаждения сразу нескольких сетевых устройств рекомендуется устанавливать их непосредственно друг над другом. Блок распределения воздуха для бокового обдува может устанавливаться над или под этим оборудованием. Воздушные потоки можно направлять с помощью сменных отклоняющих лопаток.

APC Rack Fan Tray



Базовый блок вытяжки для шкафов с невысокой плотностью энергопотребления.


APC Rack Fan Tray

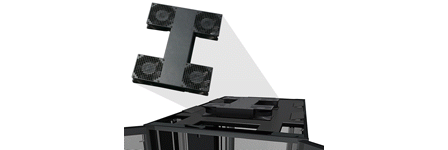

Вентиляторный блок APC Rack Fan Tray -- недорогое решение, обеспечивающее эффективный отвод избыточного тепла из шкафа Netshelter.

Система легко монтируется в верхней части шкафа и отводит тепло через крышу стойки. Настенные шкафы позволяют устанавливать вентиляторные блоки не только сверху, но и в основании стойки. Вентиляторные блоки поддерживают в стойке воздушный поток снизу вверх.

Устройства Modular/High Density Cooling

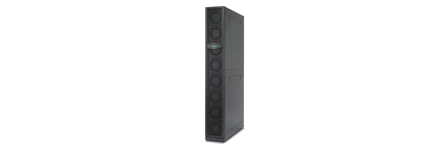

APC InRow RC



Внутрирядные системы кондиционирования воздуха средних и крупных центров обработки данных (включая те, где используется оборудование с высокой удельной мощностью).


APC InRow RC

Внутрирядная схема кондиционирования позволяет максимально приблизить систему охлаждения к тепловыделяющей нагрузке, предотвращая возврат горячего отработанного воздуха к чувствительному ИТ-оборудованию.

Кондиционер InfraStruXure InRow RC встраивается в ряд стоек, установленных в серверной комнате, что обеспечивает максимальную производительность и повышенный КПД системы охлаждения. Кондиционер захватывает тепло прямо из горячего коридора и оптимально распределяет охлажденный воздух, благодаря чему температура оборудования постоянно поддерживается в установленных пределах.

Энергетически эффективная конструкция позволяет снизить полную стоимость владения благодаря мониторингу температуры воздуха, поступающего в ИТ-оборудование, и модуляции мощности в зависимости от реальной тепловой нагрузки. Регулируемая в соответствии с реальной нагрузкой скорость вращения вентиляторов способствует снижению энергопотребления в периоды неполной нагрузки системы охлаждения. Отвод тепла, выделяемого кондиционером, осуществляется через имеющуюся систему водяного охлаждения или поставляемый APC блок охлаждения.

Кондиционер InRow RC ? модульное масштабируемое решение с улучшенной адаптивностью, позволяющее увеличивать мощность системы кондиционирования по мере роста реальной нагрузки, что делает его идеальным выбором для центров обработки данных любого размера.

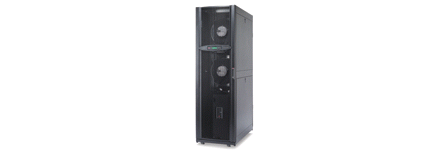

APC InRow RP



Внутрирядные системы прецизионного кондиционирования воздуха средних и крупных центров обработки данных (включая те, где используется оборудование с высокой удельной мощностью).


APC InRow RP

InfraStruXure InRow RP - высокопроизводительный прецизионный блок кондиционирования, обеспечивающий эффективное охлаждение чувствительного оборудования.

Кондиционер InRow RP дополняет ассортимент решений InRow устройствами различной производительности с водяным охлаждением, а также новым решением с воздушным охлаждением. Все модели с водяным и воздушным охлаждением поддерживают контроль влажности с помощью канистерных увлажнителей и электрических нагревателей. Эта функция позволяет применить архитектуру InRow как для эффективного охлаждения ИТ-нагрузки на уровне ряда стоек, так и для контроля влажности в масштабе всего центра обработки данных.

Внутрирядная схема кондиционирования позволяет максимально приблизить систему охлаждения к тепловыделяющей нагрузке, предотвращая возврат горячего отработанного воздуха к чувствительному ИТ-оборудованию. Энергетически эффективная конструкция позволяет снизить полную стоимость владения благодаря мониторингу температуры воздуха, поступающего в ИТ-оборудование, и модуляции мощности в зависимости от реальной тепловой нагрузки. Регулируемая в соответствии с реальной нагрузкой скорость вращения вентиляторов способствует снижению энергопотребления в периоды неполной нагрузки системы охлаждения. Отвод тепла, выделяемого кондиционером, осуществляется через имеющуюся систему водяного охлаждения или поставляемый APC блок охлаждения. Для надлежащего отвода тепла блок InRow RP с воздушным охлаждением должен использоваться с отдельным конденсором воздушного охлаждения APC, подбираемым в соответствии с температурой воздуха в помещении.

Кондиционер InRow RP ? модульное масштабируемое решение с улучшенной адаптивностью, позволяющее увеличивать мощность системы кондиционирования по мере роста реальной нагрузки, что делает его идеальным выбором для центров обработки данных любого размера.

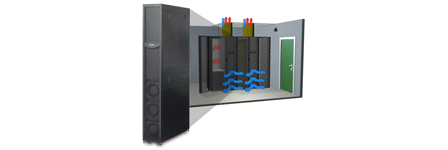

APC InRow SC



Быстро устанавливаемое решение для кондиционирования воздуха на уровне ряда. Предназначается для серверных залов и коммутационных зон.


APC InRow SC

APC InfraStruXure InRow SC – независимая система кондиционирования, обеспечивающая максимальную эксплуатационную готовность в небольших ИТ-комнатах.

Это экономичное устройство снижает эксплуатационные затраты за счет использования вентиляторов с переменной скоростью вращения, возможностью модульного расширения и внутрирядной топологии.

Подключение InRow SC производится по принципу «plug-and-play», что ускоряет ввод в эксплуатацию и позволяет обойтись без использования трубопроводов хладагента и внешних теплообменников.

Функции упреждающего уведомления о неполадках и защиты от высокого давления, а также вентиляторы с возможностью «горячей» замены, повышают эксплуатационную готовность ИТ-оборудования.

APC Rack Air Containmen



Модульная система воздушной изоляции, предназначенная для повышения прогнозируемости, производительности и эффективности охлаждения.

APC Rack Air Containmen

Воздушная изоляция стоек APC представляет собой модульную систему, спроектированную для использования вместе со шкафами APC NetShelter SX и блоками охлаждения InRow. Эта система обеспечивает максимальную прогнозируемость, производительность и эффективность охлаждения.

Монтаж системы на тыльную часть шкафа NetShelter SX обеспечивает принудительное прохождение отработанного воздуха из ИТ-оборудования через блок охлаждения, где происходит его кондиционирование. Таким образом предотвращается попадание теплого отработанного воздуха в воздухозаборники установленных серверов.

Резервирование по схемам N+1 и 2N обеспечивает максимальную эксплуатационную готовность. Для дополнительной изоляции и снижения шума можно также добавить фронтальную герметизацию.

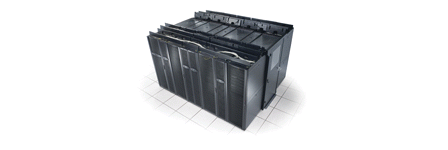

APC Hot Aisle Containment



Удержание нагретого воздуха в горячем проходе в конфигурациях с высокой плотностью компоновки.


APC Hot Aisle Containment

Смешение горячего и холодного воздушных потоков в центре обработки данных снижает уровень готовности ИТ-оборудования. Возврат максимально нагретого воздуха к кондиционерам уровня помещения повышает эффективность и номинальную мощность системы.

Система изоляции горячего коридора обеспечивает надлежащее распределение воздуха за счет полного разделения прямого и обратного воздушного потока. Горячий коридор изолируется с помощью дверей и прозрачных плиток потолка, увеличивающих его ширину.

Предлагаются потолочные плитки для стоек NetShelter шириной 300, 600 и 750 мм, ИБП/БРП и внутрирядных кондиционеров InRow.
